富士觸摸屏圖像不穩？抖動故障解析與應對方案！

富士觸摸屏作為工業自動化控制的核心交互設備，其穩定運行直接關乎生產效率與安全。當屏幕上出現令人困擾的圖像抖動時，背后的原因可能是什么？我們又該如何有效應對？這篇基于維修經驗的干貨，請務必收藏！





一、鎖定源頭：圖像抖動的四大常見原因





1. 供電不穩——電源供應問題 (普遍原因見！)

表現：周期性閃爍、隨機性抖動。

根源： 電壓波動過大、電源線接觸不良（氧化/松動）、電源模塊老化、濾波電容失效。這直接影響背光和信號處理電路的正常工作，導致顯示異常。





2. 信號干擾——電磁環境影響





表現：無規律抖動，可能伴隨雜點、條紋。

根源： 工業環境中常見的變頻器、大功率電機、高頻設備產生的電磁干擾。若信號線未屏蔽或布線不當，干擾信號會疊加在顯示信號上，造成畫面失真抖動。

3. 連接異常——硬件接觸問題

表現：時好時壞，抖動可能伴隨局部顯示問題。

根源：外部：與PLC/控制器連接的信號線（如DB9、USB）接口松動、針腳氧化、線纜老化。

內部： LVDS屏線、觸摸屏柔性電纜接口松動；驅動板與液晶屏連接器因振動松動或氧化。

4.核心部件異常——驅動板硬件故障 (較嚴重)

表現：嚴重抖動、色彩異常、顯示區域缺失。

根源： 驅動板上的關鍵元件（如電解電容鼓包漏液、芯片老化損壞、電阻變質）出現問題，導致信號處理核心工作異?；蛲Ｖ构ぷ鳌?/span>

二、精準應對：實用解決方案指南

穩定供電——解決電源問題：

1. 測電壓：使用數字萬用表測量輸入電壓，確認在設備允許范圍（通常DC24V ±10%）。超出范圍？檢查電源設備或加裝穩壓器！

2. 查線路： 仔細檢查電源線端子是否氧化、松動？緊固或更換！建議使用原廠規格或同等優質的屏蔽電源線。

3. 檢電容： 在安全斷電并做好防護后，檢查電源板上濾波電容是否有鼓包、漏液。用萬用表測容值，若低于標稱值20%以上？需及時更換！ 選用耐高溫(105℃)長壽命電容。





4. 換模塊：開關電源模塊輸出異常？通常建議整體更換，以確保長期運行的可靠性！





排除干擾——優化信號環境：

1. 強化屏蔽： 信號線必須使用屏蔽電纜，且屏蔽層需單端可靠接地！長距離傳輸？雙絞屏蔽線效果更佳。

2. 確保接地：確認觸摸屏金屬外殼接地良好且有效（接地電阻≤4Ω），這是釋放干擾的基礎保障。

3. 規避干擾源： 盡量讓觸摸屏遠離變頻器、大電機等強干擾設備。若無法避免，可在信號線上加裝磁環濾波器。

4. 規范布線：電源線與信號線必須分開敷設！避免平行走線，交叉時應垂直。信號線長度應盡量縮短，減少干擾耦合機會。

穩固連接——處理接觸故障：

1. 查外部接口： 逐一檢查所有外部接口針腳（有無彎曲/氧化/松動）。使用電子清潔劑清潔氧化觸點，小心矯正變形針腳。

2. 查內部連接：如需拆機（需謹慎操作?。攸c(diǎn)檢查LVDS排線、觸摸屏FPC等連接器是否插接牢固。重新拔插確保到位！觸點輕微氧化？可用橡皮擦輕輕擦拭（禁用砂紙等硬物）。

3. 查焊接點： 借助放大鏡仔細檢查電源輸入、信號輸出等大電流區域的焊點，發現虛焊或冷焊點必須進行補焊加固！

修復核心——驅動板處理方案：

1. 更換問題電容： 優先排查并更換驅動板上鼓包、容值明顯不足的電解電容（尤其靠近發熱元件處）。需選用參數一致（容量、耐壓）的高品質電容！

2. 元件級維修： (需專業設備/經驗) 檢查驅動芯片及周邊電路，測量關鍵信號波形。確認IC損壞？須在嚴格防靜電措施下進行更換（防靜電焊臺、腕帶必不可少）。

3. 整體更換驅動板：若驅動板存在多處故障或損壞嚴重，最穩妥高效的方案是整體更換同型號、固件兼容的驅動板。





?。?！重要提示： 以上步驟適用于具備一定電子維修基礎的技術人員。操作前務必?cái)嚯?/span>，并做好充分的防靜電防護！拆卸屏幕時需格外小心謹慎，避免損壞脆弱的液晶屏和內部排線。





**復雜故障，專業護航！**

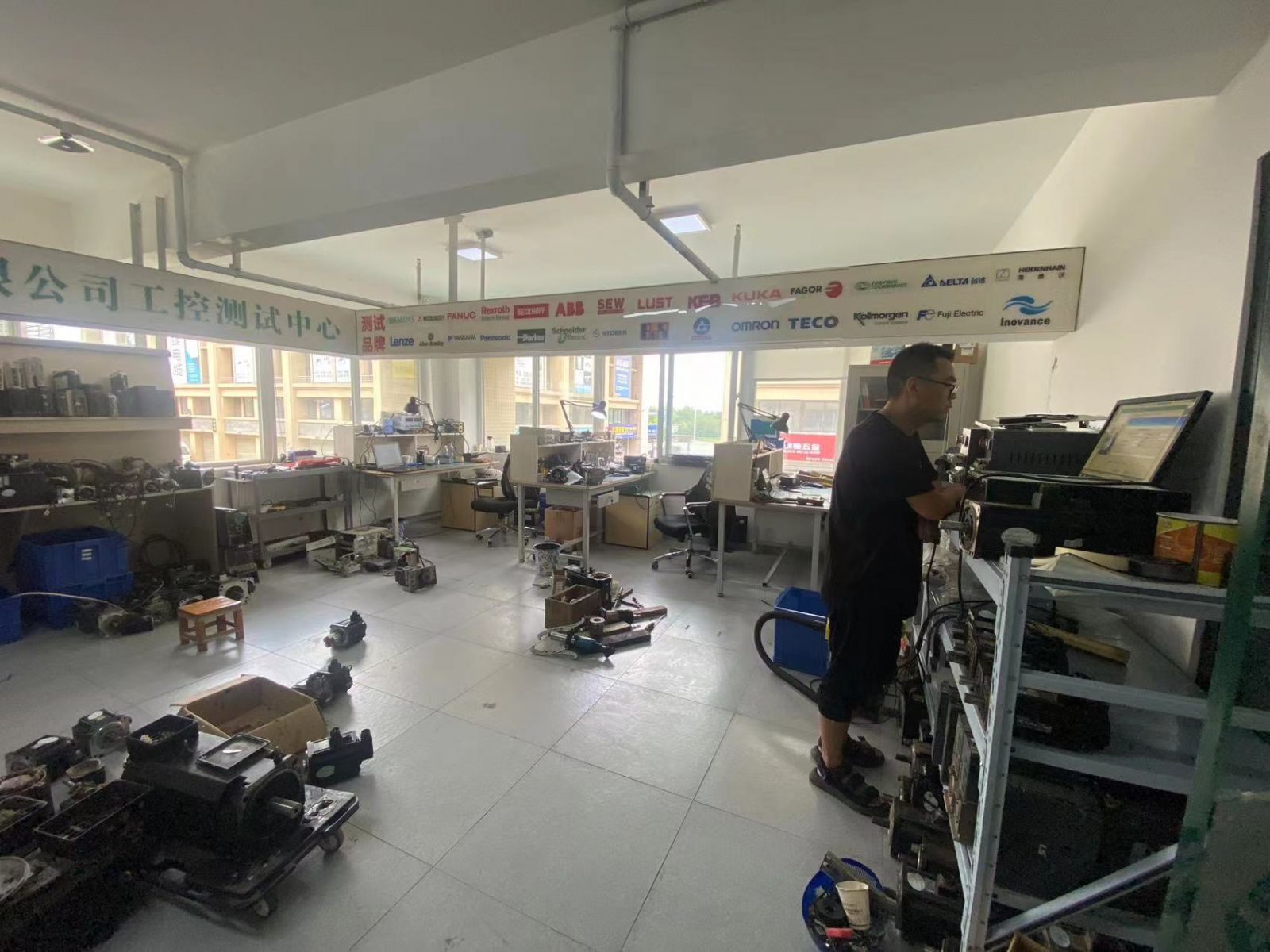

即使掌握了基本方法，面對疑難雜癥、精密元件維修或時間緊迫的生產需求，專業維修服務往往是更優選擇。穩定運行就是效益，快速修復就是產能！成都興百川科技竭誠為您服務！
